棉紡粗紗加工作為紡織工業的基礎性傳統環節，其生產過程對溫度的精準控制直接影響紗線的強力、條干均勻度和生產效率。從棉條的牽伸加捻，到粗紗的卷繞成型，再到設備的穩定運行，每一個環節的溫度管理都決定著粗紗的品質等級和后續織造適應性 —— 數據顯示，牽伸羅拉溫度偏差 1℃會導致紗線條干 CV 值上升 0.2%，冷卻不足會使錠翼軸承壽命縮短 30%，直接影響生產連續性。冷水機作為粗紗車間的核心溫控設備，需在高濕度、多飛花的環境中，提供 5-30℃的寬域控溫能力（精度 ±1℃），同時具備防棉絮堵塞、抗油脂侵蝕和連續運行的特性。棉紡粗紗用冷水機的選型與運行，是平衡傳統紡紗工藝穩定性、生產效率與產品品質的核心環節，更是推動傳統棉紡行業向精細化、高效化轉型的重要支撐。
一、棉紡粗紗加工行業對冷水機的核心要求
（一）精準溫控與紗線品質穩定性
粗紗工藝特性對溫度波動極為敏感：
? 牽伸羅拉需控制表面溫度 30-35±1℃，溫度過高會導致棉纖維滑移（條干 CV 值增加 0.3%），過低則牽伸阻力增大（斷頭率上升 20%）；
? 錠翼運轉需維持軸承溫度≤60℃，溫升過高會導致加捻不穩定（捻度偏差≥1 捻 / 米），紗線強力下降 5%；
? 車間環境需控制濕度 65-70±5%、溫度 25-30±1℃，溫濕度波動會導致棉纖維回潮率變化（偏差≥0.5%），影響可紡性。
某棉紡廠因牽伸羅拉溫控偏差（±2℃），導致一批次粗紗條干不勻，下游細紗工序斷頭率增加 30%，直接損失超 200 萬元。
（二）防飛花堵塞與設備保護
加工環境對設備構成特殊挑戰：
? 冷卻系統需耐受紡紗油劑（含礦物油、乳化劑）和棉蠟的侵蝕，金屬部件需采用 304 不銹鋼（年腐蝕速率≤0.05mm）；
? 與冷卻介質接觸的管路需安裝防飛花過濾器（精度 80μm），防止棉絮、短纖維沉積堵塞流道（尤其在牽伸部位）；
? 密封件需選用耐油丁腈橡膠（NBR），避免被紡紗油劑溶脹（溶脹率≤5%）導致泄漏，使用壽命≥8000 小時。
某紡織廠因冷卻器被棉絮堵塞，導致錠翼溫度失控，一批次粗紗捻度不均，返工損失超 150 萬元。
（三）連續運行與能效優化
規模化生產要求設備極致穩定：
? 冷水機組需支持 365 天連續運行（MTBF≥12000 小時），平均維修時間≤1 小時，避免細紗機停機（損失≥1.5 萬元 / 小時）；
? 需支持負荷動態調節（30%-100%），適應多品種生產模式（如不同支數粗紗的冷卻需求差異）；
? 運行能效比（COP）需≥3.0，通過變頻調節降低空載能耗，單位粗紗冷卻能耗≤25kWh / 噸。
二、不同粗紗加工場景的定制化冷卻方案
（一）牽伸系統：羅拉與膠輥冷卻
1. 牽伸羅拉冷卻系統
某棉紡廠采用該方案后，粗紗條干 CV 值從 4.2% 降至 3.3%，細紗斷頭率下降 40%。
? 核心挑戰：粗紗機牽伸羅拉（轉速 100-300rpm）因摩擦生熱，表面溫度會升至 40℃以上，需冷卻至 30-35℃，高溫會導致纖維粘連和牽伸不良。
? 定制方案：
? 采用渦旋式冷水機（制冷量 50-200kW），為羅拉內部通水管路供水，水溫控制在 15±1℃，控溫精度 ±1℃；
? 冷卻水路采用多段獨立設計，對應不同牽伸區（后區 / 中區 / 前區），溫差控制≤1℃，條干 CV 值穩定在≤3.5%；
? 與粗紗支數聯動（10-50 英支），高支紗增加 20% 冷卻量（因牽伸倍數高、產熱大），確保溫度穩定。
1. 膠輥冷卻系統
? 核心挑戰：丁腈膠輥在牽伸過程中易因摩擦生熱（溫度≥45℃），導致膠輥老化硬化（硬度上升 5 Shore A），影響握持力穩定性。
? 定制方案：
? 采用精密冷水機（制冷量 30-100kW），為膠輥軸承座供水，水溫控制在 20±1℃，膠輥表面溫度≤40℃；
? 冷卻系統采用微型流道設計，貼近膠輥鐵芯（距離≤5mm），熱響應速度≤10 秒；
? 與膠輥壓力聯動，壓力增大時（≥80N）自動增加冷卻流量 15%，抵消摩擦生熱增量。
（二）加捻卷繞：錠翼與龍筋冷卻
1. 錠翼冷卻系統
? 需求：粗紗錠翼（轉速 800-1500rpm）高速運轉時軸承發熱，溫度需控制在≤60℃，高溫會導致軸承磨損（壽命縮短 50%）和捻度波動。
? 方案：
? 采用水冷式冷水機（制冷量 100-400kW），為錠翼軸承循環油路供水，水溫控制精度 ±1℃，油溫≤55℃；
? 冷卻系統配備獨立供油回路，每錠翼單獨控溫，溫差≤2℃，避免因局部過熱導致的設備損壞；
? 與錠翼轉速聯動，轉速超過 1200rpm 時自動切換至強化冷卻模式，冷量輸出增加 30%。
1. 龍筋升降冷卻系統
? 需求：粗紗機龍筋升降機構的液壓系統需冷卻至 40±2℃，油溫過高會導致升降不穩（粗紗卷繞成型不良率上升 10%）。
? 方案：

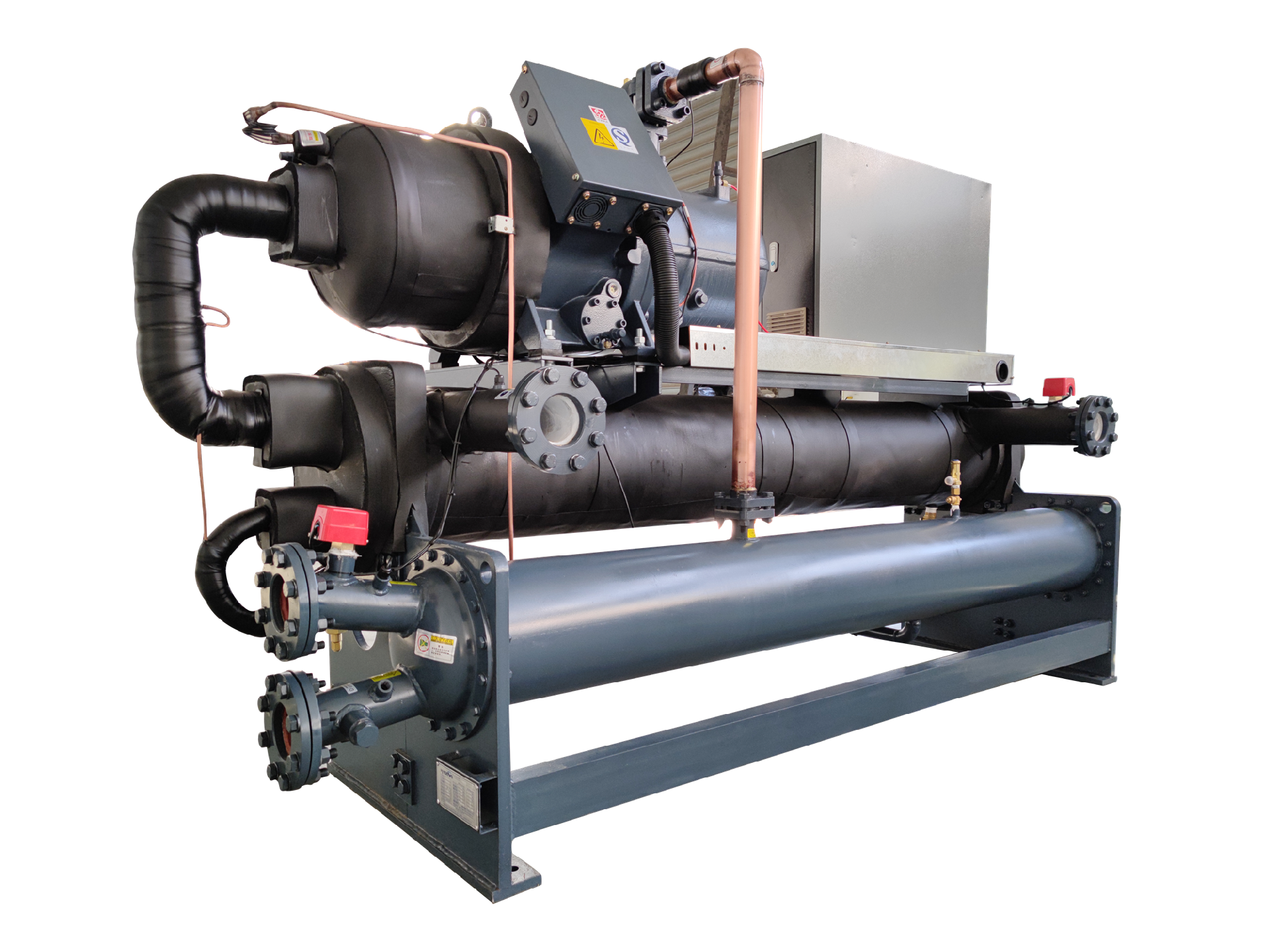

? 采用螺桿式冷水機（制冷量 50-200kW），為液壓油冷卻器供水，水溫控制在 25±1℃，油溫差≤5℃；
? 冷卻系統配備高壓油泵（工作壓力 1.2MPa）和磁性過濾器（精度 20μm），攔截液壓油中的鐵屑雜質；
? 與龍筋升降頻率聯動，高頻率運行時（≥15 次 / 分鐘）增加冷卻流量，確保液壓系統穩定。
（三）環境控制：車間與設備冷卻
1. 車間溫濕度冷卻系統
某紡織廠采用該方案后，車間溫濕度達標率從 80% 提升至 98%，纏羅拉現象減少 90%。
? 核心挑戰：粗紗車間需維持恒溫恒濕（25-30℃/65-70% RH），高溫高濕會導致棉纖維回潮率超標（≥8.5%），產生纏羅拉、粘膠輥現象。
? 定制方案：
? 采用高效冷水機（制冷量 200-800kW），為車間空調箱供冷，水溫控制在 12±1℃，控溫精度 ±0.5℃；
? 冷卻系統與濕度控制系統聯動，通過調節冷水流量控制送風溫度，配合蒸汽加濕實現溫濕度精準控制；
? 分區域控溫：牽伸區維持下限溫度（25℃），卷繞區維持上限溫度（30℃），適應不同工序需求。
1. 電機與電器柜冷卻
? 需求：粗紗機主電機（功率 50-100kW）和電器柜需冷卻，電機溫度≤80℃、柜體溫度≤40℃，高溫會導致電氣故障（停機率上升 15%）。
? 方案：
? 采用風冷式冷水機（制冷量 30-150kW），為電機冷卻套和柜體冷卻器供水，水溫控制在 20±1℃；
? 電機冷卻采用 “水套 + 風翅” 復合設計，散熱效率提升 40%；電器柜采用密閉式冷卻，防止飛花進入；
? 與設備運行狀態聯動，停機時降低冷卻強度節能 30%，啟動時快速恢復冷卻狀態。
三、運行管理與維護策略
（一）防堵塞與防腐蝕管理
1. 材質選擇與防護
? 牽伸區：與棉纖維接觸的冷卻部件采用 304 不銹鋼，表面做光滑處理（Ra≤1.6μm），減少棉絮附著；
? 液壓區：與油劑接觸的管路采用 316L 不銹鋼，焊接處進行酸洗鈍化，抗油腐蝕性能提升；
? 密封材料：選用耐油丁腈橡膠（NBR）和耐磨氟橡膠（FKM），耐受紡紗油劑和機械磨損。
1. 系統清潔與過濾
? 多級過濾：主回路安裝自清潔過濾器（精度 80μm）+ 旋風分離器，牽伸羅拉前加裝防飛花濾網；
? 定期清理：每班人工清理過濾器截留的棉絮，每周用壓縮空氣反吹冷卻管路（壓力 0.6MPa）；
? 化學清洗：每月用中性清洗劑循環清洗系統（去除油劑殘留），每季度檢測管路結垢情況（厚度≤0.3mm）。
某棉紡企業通過精細化管理，冷卻系統堵塞故障率從每月 3 次降至每季度 1 次，維護成本降低 70%。
（二）能效優化與智能運行
1. 負荷動態調節
? 變頻控制：根據粗紗機開機臺數、運行速度自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；
? 余熱回收：利用電機和設備散熱預熱車間新風（冬季），年節約供暖能耗 20%；
? 某紡織集團應用后，冷水機年耗電量下降 80 萬度，折合減少碳排放 520 噸。
1. 工藝聯動策略
? 智能群控：多臺冷水機并聯運行時，按總冷量需求智能啟停（如 4 臺機組實現 25%-100% 負荷調節）；
? 生產計劃聯動：通過 ERP 系統獲取生產排程，提前 1 小時調整冷卻參數，適應紗支品種切換；
? 數據監控：實時采集各設備溫度、能耗數據，生成單位粗紗能耗報告，優化冷卻參數。
（三）可靠性保障與應急處理
1. 預防性維護計劃
? 日常檢查：每日記錄進出水溫度、壓力、流量（偏差≤5%），檢查過濾器壓差和設備振動；
? 定期保養：每運行 1500 小時更換過濾器濾芯，每 3000 小時更換冷凍油和干燥過濾器；
? 季節維護：夏季前清洗冷凝器（提高散熱效率 15%），冬季前檢查防凍液濃度（冰點≤-15℃）。
1. 應急處理預案
? 冷卻中斷：立即啟動備用冷水機（切換時間≤15 秒），粗紗機降低速度至 50%，避免設備過熱損壞；
? 管路堵塞：啟用備用過濾回路，采用高壓水反沖洗堵塞管路（壓力 10MPa），嚴重時切換備用水路；
? 停電故障：啟用柴油發電機（確保 5 分鐘內供電），優先保障牽伸系統和主電機冷卻運行。
四、典型案例：大型棉紡粗紗廠冷卻系統設計
（一）項目背景
某大型棉紡企業（年產粗紗 5 萬噸、細紗 8 萬噸）需建設綜合冷卻系統，服務于 50 臺粗紗機、車間空調及輔助設備，要求系統總制冷量 5000kW，控溫精度 ±1℃，符合紡織行業質量標準。
（二）系統配置
1. 冷卻架構
? 牽伸區：8 臺 500kW 渦旋冷水機（6 用 2 備），為羅拉和膠輥冷卻，控溫精度 ±1℃；
? 加捻區：6 臺 400kW 螺桿冷水機，服務錠翼和液壓系統，總換熱量 2000kW；
? 環境區：5 臺 600kW 高效冷水機，為車間空調和電機冷卻，總循環水量 3000m3/h。
1. 安全與節能設計
? 全系統采用防飛花堵塞設計（304 不銹鋼管路 + 多級過濾），適應棉紡高粉塵環境；
? 安裝智能能源管理平臺，實現余熱回收、變頻調節和遠程監控，綜合節能率≥25%；
? 關鍵設備采用 N+1 冗余設計，配備應急電源和泄漏檢測系統，確保生產連續和設備安全。
（三）運行效果
? 產品品質：粗紗條干 CV 值控制在≤3.2%，捻度偏差≤0.5 捻 / 米，細紗工序斷頭率下降 45%；
? 生產效率：設備有效作業率從 82% 提升至 96%，粗紗機速度提升 10%，維修成本下降 60%；
? 成本效益：單位粗紗冷卻能耗降至 20kWh / 噸，年節約電費 250 萬元，投資回收期 3 年。
棉紡粗紗加工行業的冷水機應用，是 “傳統紡紗工藝” 與 “現代溫控技術” 的深度融合，它不僅能保障粗紗的條干均勻、捻度穩定和設備壽命，更能通過智能管理降低生產成本。隨著棉紡行業向智能化、高品質發展（如緊密紡、賽絡紡），冷水機將向 “更高精度控溫（±0.5℃）、針對不同纖維定制曲線、全流程能效優化” 方向發展。選擇專業的棉紡粗紗冷水機，是實現傳統棉紡行業品質升級和高效生產的關鍵支撐。
