半導體制造行業的生產過程對溫度控制的精度、環境的潔凈度和系統的穩定性有著納米級嚴苛要求，從晶圓光刻的光路冷卻，到離子注入的靶臺溫控，再到薄膜沉積的反應腔恒溫，每一個環節的溫度管理都直接影響芯片的良率、性能和可靠性。冷水機作為關鍵溫控設備，需在 Class 5 潔凈室環境（≥0.1μm 顆粒≤122 個 /m3）中，提供 ±0.01℃的超高精度控溫能力，同時具備超潔凈設計、低振動干擾和全程數據追溯的特性。半導體用冷水機的選型與運行，是平衡制程精度、生產效率與芯片質量的核心環節，更是推動半導體產業向 7nm 及以下先進制程發展的重要支撐。
一、半導體制造行業對冷水機的核心要求
（一）納米級溫控精度與穩定性
先進制程的敏感性對溫度波動極為敏感：
? 光刻機曝光系統需維持 23.5±0.01℃，溫度波動超過 ±0.02℃會導致光刻圖案畸變（線寬偏差≥1nm），良率下降 10%-20%；
? 離子注入機靶臺需控制在 20±0.05℃，溫差過大會導致離子束聚焦偏差（能量偏差≥0.5keV），影響摻雜均勻性；
? 薄膜沉積反應腔需穩定在 400±0.1℃，溫度漂移會導致薄膜生長速率偏差（≥0.5%/h），造成膜厚不均。
某 12 英寸晶圓廠因光刻膠涂膠臺溫控波動（±0.03℃），導致一批次 300mm 晶圓良率從 85% 降至 62%，直接損失超 2000 萬元。
（二）超潔凈與防污染設計
晶圓制造的微?？刂茖υO(shè)備提出極致要求：
? 與冷卻介質接觸的部件需采用 316L 不銹鋼電解拋光（表面粗糙度 Ra≤0.02μm），焊接采用軌道焊（內壁無焊瘤，焊縫凸起≤0.1mm）；
? 冷卻系統需達到超純水標準（電阻率≥18.2MΩ?cm，TOC≤10ppb，顆粒數≤1 個 /mL@0.1μm），避免任何離子或微粒污染；
? 設備運行時的揮發物排放需≤0.1ppb，密封件選用全氟醚橡膠（FFKM），避免_outgassing_污染潔凈室環境。
某半導體廠因冷卻水中氯離子超標（≥1ppb），導致晶圓氧化層腐蝕，一批次芯片漏電率上升 30%，報廢損失超 1500 萬元。
（三）低振動與電磁兼容
精密設備的抗干擾需求極為嚴苛：
? 冷水機運行振動需≤0.001g（1-1000Hz 頻段），避免影響光刻機等設備的納米級定位精度（定位誤差≤1nm）；
? 電磁輻射需≤0.1μT（30MHz-1GHz），防止干擾電子束檢測設備的信號采集（信噪比≥60dB）；
? 流體壓力脈動需≤0.005MPa，避免水流擾動引起的晶圓臺微振動（振幅≤5nm）。
二、不同半導體制程的定制化冷卻方案
（一）光刻與涂膠顯影：納米級溫控冷卻
1. 光刻機冷卻系統
某先進制程晶圓廠采用該方案后，光刻線寬偏差控制在 ±0.3nm 以內，良率提升至 92%。
? 核心挑戰：光刻機（EUV/ArF）的照明系統、投影物鏡和晶圓臺需獨立冷卻，溫度控制精度 ±0.01℃，流量穩定性 ±0.1%。
? 定制方案：
? 采用磁懸浮無油冷水機（無機械接觸，振動≤0.0005g），制冷量 50-200kW，為各子系統獨立供水，控溫精度 ±0.005℃；
? 冷卻介質為超純水（18.2MΩ?cm），通過鈦合金微通道換熱器間接換熱，壓力脈動≤0.003MPa；
? 與光刻機 APC 系統聯動，實時補償環境溫度變化（每 0.1℃環境波動調整 0.001℃設定值），維持恒溫。
1. 涂膠顯影機冷卻系統
? 核心挑戰：涂膠顯影機的勻膠臺和烘烤單元需控溫（90-150±0.1℃），溫度均勻性≤0.1℃，否則會導致光刻膠膜厚偏差（≥1nm）。
? 定制方案：
? 采用超精密冷熱一體機（制冷量 10-50kW），PID + 模糊控制算法，控溫精度 ±0.05℃，升降溫速率 0.1-5℃/min 可調；
? 勻膠臺冷卻采用嵌入式水冷板（流道精度 ±0.01mm），確保表面溫度均勻性≤0.05℃；
? 系統配備激光干涉儀實時校準，根據晶圓位置動態補償溫度場，消除邊緣效應。
（二）薄膜沉積與刻蝕：反應腔恒溫冷卻
1. CVD/PVD 反應腔冷卻系統
? 需求：化學氣相沉積（CVD）反應腔需維持 400-800±0.1℃，溫度波動會導致薄膜應力變化（偏差≥50MPa），產生晶圓翹曲。
? 方案：

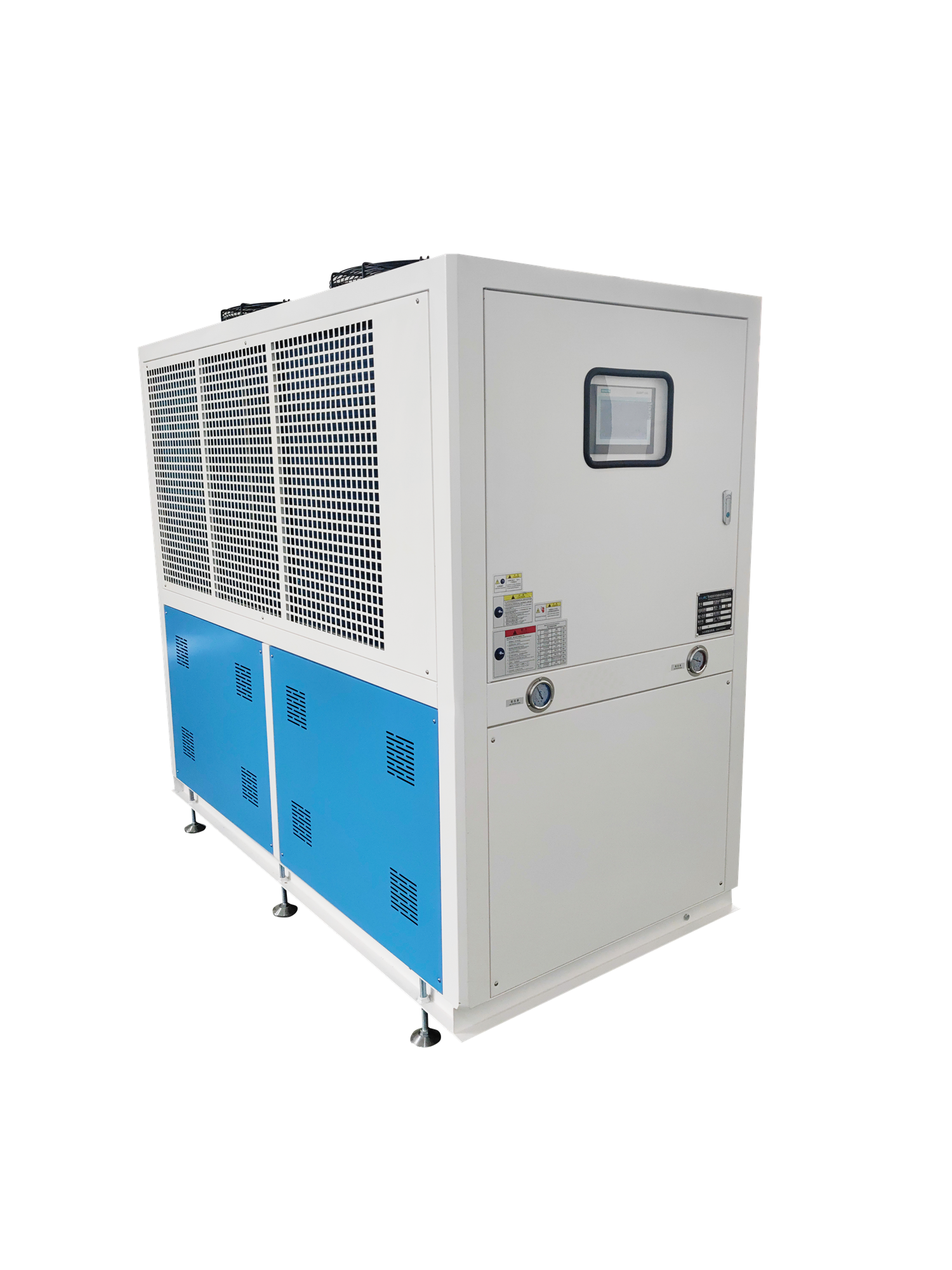

? 采用復疊式冷熱一體機（制冷量 30-100kW），電加熱補償實現高溫區精準控溫，控溫精度 ±0.05℃；
? 反應腔夾套采用螺旋形微流道設計（流道寬度 ±0.05mm），確保徑向溫差≤0.1℃；
? 與沉積控制系統聯動，根據薄膜種類（SiO?/SiN/ 金屬）自動調整溫度曲線，匹配生長速率。
1. 等離子刻蝕機冷卻系統
? 需求：刻蝕機的電極和反應腔壁需冷卻，溫度控制在 60±0.5℃，高溫會導致刻蝕速率偏差（≥2%）和掩模損傷。
? 方案：
? 采用防腐型精密冷水機（316L 不銹鋼 + FFKM 密封），制冷量 20-80kW，為電極水冷套供水，流量穩定性 ±0.5%；
? 冷卻水路采用雙回路設計（電極 / 腔壁獨立），配備超純水過濾系統（0.01μm 終端過濾器）；
? 系統具備快速響應能力，等離子體點火瞬間（熱負荷突增 50%）3 秒內穩定溫度。
（三）離子注入與檢測：精密溫控冷卻
1. 離子注入機冷卻系統
某邏輯芯片廠采用該方案后，離子注入均勻性提升至 99.5%，摻雜濃度偏差≤1%。
? 核心挑戰：離子注入機的離子源、分析磁體和靶臺需冷卻，靶臺溫度需控制在 20±0.05℃，否則會導致離子束軌跡偏移（角度偏差≥0.1°）。
? 定制方案：
? 采用低振動螺桿冷水機（振動傳遞率≤0.1%），制冷量 30-150kW，為各部件獨立供水，控溫精度 ±0.02℃；
? 靶臺冷卻采用多孔介質流道設計，水流速 0.5m/s（層流狀態），避免湍流引起的振動；
? 與注入機控制系統聯動，根據離子種類（P/B/As）和能量（1-100keV）自動調整冷卻強度。
1. 晶圓檢測設備冷卻系統
? 需求：電子束檢測（EBI）和光學檢測設備需恒溫環境（23±0.05℃），溫度漂移會導致檢測精度下降（誤判率≥5%）。
? 方案：
? 采用靜音型超精密冷水機（噪音≤40dB），制冷量 5-30kW，為設備恒溫箱供水，控溫精度 ±0.01℃；
? 冷卻系統與檢測設備氣浮隔振臺聯動，通過熱交換補償環境溫度變化，維持檢測腔熱穩定性；
? 配備納米級溫度傳感器（精度 ±0.001℃），數據實時反饋至檢測系統進行誤差補償。
三、運行管理與超潔凈維護
（一）超純水系統管理與維護
1. 水質監控與控制
? 在線監測：實時監測電阻率（≥18.2MΩ?cm）、TOC（≤5ppb）、顆粒數（≤1 個 /mL@0.1μm）和溶氧（≤5ppb），超標立即報警；
? 循環控制：采用全密閉氮?dú)獗Ｗo(hù)循環（氧含量≤1ppm），水流速維持 1-1.5m/s，避免微生物滋生和管路腐蝕；
? 過濾系統：采用四級過濾（5μm→1μm→0.1μm→0.01μm），終端過濾器每 72 小時更換，使用前進行完整性測試。
1. 系統清潔與鈍化
? 化學清洗：每季度用超純水 + HF（0.1%）循環清洗管路（去除金屬離子）， followed by 超純水沖洗至電阻率恢復 18.2MΩ?cm；
? 鈍化處理：新系統啟用前進行硝酸鈍化（20% 濃度，80℃循環 2 小時），形成鈍化膜（Cr?O?），降低金屬溶出；
? 死角控制：管路設計避免盲管（長度≤2D）和滯流區，焊接采用對接焊（內壁齊平），減少微粒滯留。
某半導體企業通過超純水管理，冷卻系統金屬離子濃度控制在≤0.1ppb，未發生因水質導致的晶圓污染。
（二）低振動與電磁兼容管理
1. 振動控制與隔離
? 設備安裝：冷水機放置在獨立防震基礎（彈簧 + 橡膠復合減震，振動傳遞率≤0.5%），與光刻機保持≥10 米距離；
? 管路設計：采用波紋管 + 柔性接頭（振動補償量≥5mm），支架間距≤0.5m，避免管路共振；
? 動態平衡：所有旋轉部件進行高精度動平衡（殘余不平衡量≤0.1g?mm），運行時振動加速度≤0.001g。
1. 電磁干擾防控
? 屏蔽措施：電氣柜采用 3mm 厚電解鋼板全屏蔽，電纜選用雙層屏蔽線（銅網 + 鋁箔），接地電阻≤0.1Ω；
? 布局優化：將冷水機放置在潔凈室外部，通過長管路（≤50 米）輸送冷量，減少電磁輻射影響；
? 濾波設計：電源端安裝多級 EMI 濾波器（插入損耗≥80dB），控制回路采用光纖傳輸，避免信號干擾。
（三）數據追溯與預防性維護
1. 制程數據管理
? 實時采集：以 10Hz 頻率記錄溫度、壓力、流量、振動等參數，數據包含時間戳、設備 ID 和晶圓批次信息；
? 存儲追溯：數據加密存儲（AES-256），保存期限≥5 年，支持按晶圓批次、設備編號等多維度追溯；
? 分析預警：通過 AI 算法分析參數趨勢，提前預警潛在異常（如溫度漂移率≥0.001℃/h），準確率≥95%。
1. 精密維護計劃
? 日常檢查：每小時記錄關鍵參數，每日用激光測振儀檢測振動值，每周檢測水質指標；
? 定期保養：每 500 小時更換超純水過濾器，每 2000 小時更換密封件和冷凍油，每季度校準傳感器；
? 年度驗證：進行溫度精度、流量穩定性和振動測試，確保設備性能符合 SEMI F47 標準。
四、典型案例：12 英寸先進制程晶圓廠冷卻系統設計
（一）項目背景
某 12 英寸晶圓廠（月產能 5 萬片，制程 7nm）需建設超精密冷卻系統，服務于 10 臺光刻機、20 臺薄膜沉積設備、15 臺刻蝕機及檢測設備，要求系統控溫精度 ±0.01℃，振動≤0.001g，符合 SEMI S2/S8 安全標準。
（二）系統配置
1. 冷卻架構：
? 光刻區：8 臺 150kW 磁懸浮冷水機（6 用 2 備），為光刻機各子系統供水，控溫精度 ±0.005℃；
? 薄膜區：12 臺 80kW 超精密冷水機，服務 CVD/PVD 設備，溫度范圍 - 10℃至 100℃；
? 檢測區：6 臺 30kW 靜音冷水機，為檢測設備冷卻，振動≤0.0005g，電磁輻射≤0.05μT。
1. 超潔凈與精度設計：
? 全系統管路為 316L 不銹鋼電解拋光，焊接符合 ASME BPE 標準，超純水電阻率≥18.2MΩ?cm；
? 安裝智能微振動監測系統，實時補償溫度波動和振動干擾，確保制程穩定性；
? 配備雙回路冗余設計和應急電源，任何單點故障不影響生產，系統可用性≥99.99%。
（三）運行效果
? 制程良率：光刻線寬偏差控制在 ±0.3nm，芯片整體良率從 82% 提升至 93%；
? 設備性能：冷卻系統溫度穩定性 ±0.008℃，振動≤0.0008g，滿足 7nm 制程要求；
? 成本效益：通過精準溫控和低故障率，年度晶圓報廢損失減少 6000 萬元，投資回收期 2.5 年。
半導體制造行業的冷水機應用，是 “納米級溫控”“超潔凈環境” 與 “低干擾設計” 的高度統一，它不僅是保障先進制程精度的核心，更是實現芯片高性能、高可靠性的關鍵支撐。隨著半導體技術向 3nm 及以下節點發展，冷水機將向 “原子級控溫（±0.001℃）、零污染設計、AI 自適應補償” 方向突破。選擇專業的半導體冷水機，是實現先進制程量產和技術創新的必備條件。
