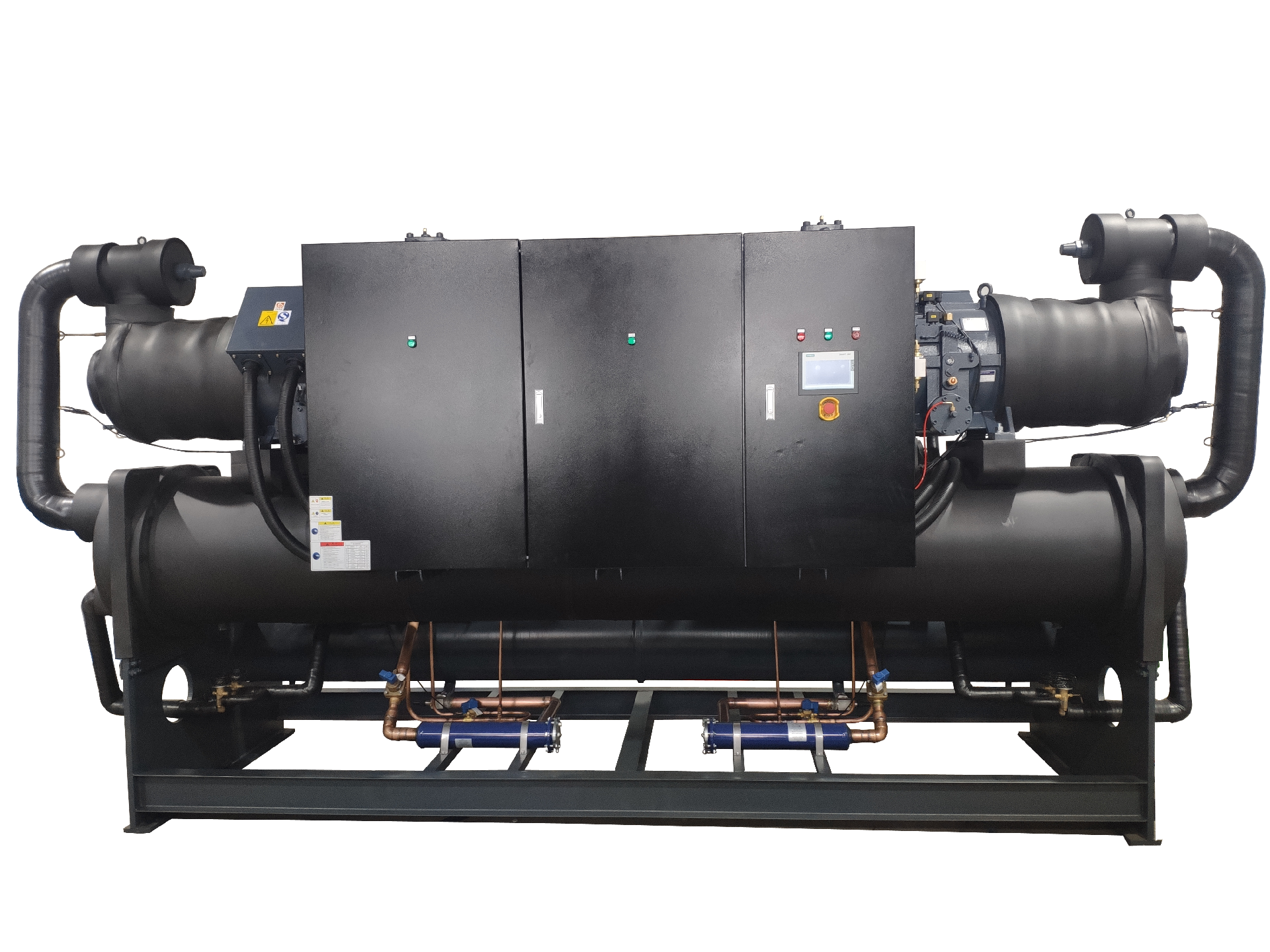

電子行業的生產過程對溫度控制和環境潔凈度有著極致嚴苛的要求，從芯片的光刻蝕刻冷卻，到電路板的焊接溫控，再到電子元件的測試環境維持，每一個環節的溫度穩定性都直接影響產品的良率、性能和可靠性。冷水機作為關鍵溫控設備，需在 Class 1000 級甚至更高潔凈度的車間環境中，提供納米級的控溫精度（±0.1℃），同時具備低振動、無顆粒污染和防電磁干擾的特性。電子用冷水機的選型與運行，是平衡生產精度、設備壽命與產品質量的核心環節，更是推動電子產業向高集成度、高性能發展的重要支撐。
一、電子行業對冷水機的核心要求
（一）納米級控溫精度與穩定性
電子元件的精密特性對溫度波動極為敏感：
? 半導體光刻設備的激光光源需維持 22±0.01℃，溫度波動超過 0.02℃會導致曝光精度下降（線寬偏差≥1nm）；
? 芯片封裝的回流焊爐需控制降溫速率（2-5℃/s），溫差過大會產生熱應力（≥50MPa），導致焊點開裂；
? 電子顯微鏡的鏡筒冷卻需維持 20±0.1℃，溫度漂移會影響成像分辨率（從 0.1nm 降至 0.5nm）。
某芯片代工廠因冷水機溫控波動（±0.05℃），導致一批次 12 英寸晶圓光刻圖案偏移，報廢損失超 5000 萬元。
（二）超高潔凈度與低污染控制
電子潔凈車間的環境要求冷卻系統達到分子級潔凈：
? 與設備接觸的冷卻介質需達到超純水標準（電阻率≥18.2MΩ?cm，總有機碳≤5ppb），金屬離子含量≤1ppb；
? 冷水機內部管路需經過電解拋光（表面粗糙度 Ra≤0.02μm）和超臨界 CO?清洗，避免顆粒脫落（≥0.1μm 顆粒數≤1 個 /mL）；
? 設備運行時的揮發物排放需≤0.1ppm，避免對光刻膠、鍍膜材料等產生化學污染。
某半導體廠因冷卻水中硅含量超標（3ppb），導致晶圓氧化層厚度偏差，良率從 90% 降至 75%。
（三）低振動與防電磁干擾
精密電子設備對環境干擾的容忍度極低：
? 冷水機運行時的振動加速度需≤0.01g（10Hz-1kHz），避免影響光刻平臺的定位精度（≤1nm）；
? 電氣系統的電磁輻射需符合 EN 61000-6-2 標準（磁場強度≤10μT），防止干擾電子測試設備；
? 設備噪音需≤50dB（A），營造安靜的生產環境（尤其針對聲學傳感器等敏感產品）。
二、不同電子工藝的定制化冷卻方案
（一）半導體制造：光刻與蝕刻冷卻
1. 光刻設備冷卻系統
某半導體廠采用該方案后，光刻線寬偏差控制在 ±0.5nm 以內，良率提升 8%。
? 核心挑戰：光刻機的曝光光源（如 EUV 激光）和精密工作臺會產生持續熱量（500-2000W），需維持 22±0.01℃恒溫，溫度波動直接影響線寬精度。
? 定制方案：
? 采用磁懸浮離心冷水機（無油無振動），制冷量 5-20kW，水溫控制精度 ±0.005℃，配備激光多普勒流量傳感器（精度 ±0.1%）；
? 冷卻水路采用全不銹鋼焊接（316L，軌道焊），超純水電阻率穩定在 18.2MΩ?cm，配備在線 TOC 監測儀；
? 與光刻機控制系統實現納米級同步（響應時間≤1ms），根據曝光功率自動調整冷量輸出。
1. 等離子蝕刻冷卻
? 核心挑戰：蝕刻機的射頻電極（溫度升至 80℃）需冷卻至 40±0.5℃，溫度不均會導致蝕刻速率偏差（≥2%），影響圖形轉移精度。
? 定制方案：
? 采用變頻渦旋冷水機（制冷量 10-50kW），為電極水路提供 15±0.1℃超純水，流量控制精度 ±1%；
? 電極內部流道采用仿生學設計（模擬葉脈分布），確保溫度均勻性（溫差≤0.3℃）；
? 系統配備離子交換柱（去除金屬離子）和 0.01μm 過濾器，避免污染晶圓表面。
（二）電子組裝：焊接與測試?yán)鋮s
1. 回流焊冷卻系統
? 需求：PCB 板回流焊（峰值溫度 260℃）后需快速冷卻（速率 3-5℃/s），冷卻不足會導致焊點晶粒粗大（強度下降 15%）。
? 方案：
? 采用水冷式冷水機（制冷量 20-100kW），為冷卻段提供 10±1℃冷卻水，配備板式換熱器（換熱面積冗余 30%）；
? 冷卻段采用強制對流 + 水冷復合設計，上下噴嘴對稱布置（風速 2-3m/s），確保 PCB 板溫差≤2℃；
? 與回流焊爐聯動，根據 PCB 板厚度（0.8-3mm）和元件密度自動調整冷卻時間。
1. 電子元件測試?yán)鋮s
? 需求：芯片高低溫測試（-55℃至 125℃）的溫控平臺需快速響應溫度變化，冷卻系統需提供 - 60℃至 150℃的載冷劑，控溫精度 ±0.1℃。
? 方案：
? 采用復疊式冷熱一體機（制冷量 5-30kW），配合電加熱實現寬溫域控制，速率 0.5-10℃/min 可調；
? 測試平臺冷板采用微通道設計（熱流密度≥50W/cm2），溫度均勻性≤±0.5℃；
? 載冷劑為電子級硅油（絕緣等級 Class 3），介電強度≥30kV/mm，避免短路風險。
（三）顯示面板制造：鍍膜與曝光冷卻
1. OLED 蒸鍍冷卻
某面板廠采用該方案后，OLED 薄膜厚度偏差從 5% 降至 1%，顯示亮度均勻性提升至 95%。
? 核心挑戰：OLED 蒸鍍機的坩堝加熱器（溫度 300-500℃）需冷卻至 80±1℃，溫度波動會導致蒸鍍速率偏差（≥3%），影響薄膜均勻性。
? 定制方案：
? 采用精密螺桿冷水機（制冷量 30-100kW），為水冷套提供 20±0.5℃冷卻水，流量控制精度 ±0.5%；
? 水冷套采用紫銅材質（導熱系數≥380W/m?K），內部流道螺旋分布（增加換熱面積 40%）；
? 與蒸鍍機 PLC 聯動，根據蒸發速率自動調整冷卻水量（同步率≥99%）。
1. LCD 曝光冷卻
? 需求：LCD 面板光刻曝光時，掩膜版需維持 23±0.1℃，溫度變化會導致圖案變形（像素偏差≥1μm）。
? 方案：
? 采用小型渦旋冷水機（制冷量 5-20kW），通過水冷板接觸掩膜版邊緣，控溫精度 ±0.05℃；
? 冷卻水路采用 PTFE 管路（超低析出），過濾器精度 0.05μm（去除膠體顆粒）；
? 設備放置于氣浮隔振平臺（振動≤0.01μm/s），避免環境振動影響溫度穩定性。
三、運行管理與潔凈維護
（一）超純水系統管理
1. 水質純化與監控
? 超純水制備：采用 “預處理 + RO+EDI + 拋光混床” 工藝，電阻率穩定在 18.2MΩ?cm，TOC 在線監測（≤5ppb）；
? 循環控制：采用全密閉回路（避免空氣接觸），水流速維持 1-2m/s（防止微生物滋生），定期進行紫外線殺菌（185nm+254nm）；
? 定期檢測：每日監測電阻率、TOC 和顆粒數，每月進行金屬離子分析（ICP-MS 檢測，≤1ppb）。
1. 管路清潔與維護
? 安裝要求：管路焊接采用自動軌道焊（內壁無焊瘤），彎管曲率半徑≥5D，避免死角；
? 清潔規程：新系統啟用前進行化學清洗（酸洗 + 鈍化），每季度進行超臨界 CO?清洗（去除有機殘留）；
? 泄漏檢測：采用氦質譜檢漏（漏率≤1×10??Pa?m3/s），確保系統密閉性。
某電子廠通過嚴格的水質管理，冷卻系統相關的產品缺陷率從 0.5% 降至 0.1%，順利通過 ISO 14644-1 Class 5 認證。
（二）振動與電磁干擾控制
1. 低振動設計與維護
? 設備安裝：采用空氣彈簧減震器（阻尼比 0.05-0.1），振動傳遞率控制在 5% 以內；
? 管路連接：使用金屬波紋管（補償量≥50mm）和柔性接頭，減少振動傳遞；
? 定期監測：每月用振動分析儀檢測設備振動（10Hz-1kHz），確保加速度≤0.01g。
1. 電磁兼容管理
? 電氣設計：冷水機采用屏蔽電纜（銅網 + 鋁箔雙層屏蔽），接地電阻≤1Ω，避免電磁輻射；
? 布局優化：與精密設備（如光刻機）保持≥5 米距離，或設置電磁屏蔽墻（衰減≥80dB）；
? 定期測試：每年進行電磁兼容（EMC）測試，確保符合 EN 61000-6-2 標準要求。
（三）節能運行與智能管理
1. 精準負荷調節
? 變頻控制：根據設備運行狀態（如曝光次數、蝕刻功率）自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；
? 分時運行：白班生產高峰滿負荷運行，夜班設備待機時提高設定水溫 1℃（節能 10%）；
? 某半導體廠應用后，冷水機年耗電量下降 60 萬度，電費節約 48 萬元。
1. 智能預測維護
? 狀態監測：實時采集溫度、壓力、流量等參數（采樣率 1kHz），建立設備數字孿生模型；
? 故障預警：通過 AI 算法分析振動頻譜、油液狀態，提前 15-30 天預警潛在故障（準確率≥95%）；
? 遠程診斷：支持通過專用網絡實現遠程監控和專家診斷，故障響應時間≤2 小時。
四、典型案例：半導體產業園冷卻系統設計
（一）項目背景
某半導體產業園（年產 12 英寸晶圓 50 萬片、OLED 面板 300 萬片）需建設超精密冷卻系統，服務于 10 臺光刻機、20 臺蝕刻機、15 臺蒸鍍機，要求系統控溫精度 ±0.01℃，振動加速度≤0.01g，年運行時間 8760 小時。
（二）系統配置
1. 核心冷卻架構：
? 光刻區：8 臺 50kW 磁懸浮冷水機（6 用 2 備），供應 22±0.01℃超純水，總循環水量 500m3/h；
? 蝕刻區：10 臺 30kW 變頻冷水機，服務射頻電極冷卻，水溫控制 15±0.1℃；
? 面板區：6 臺 80kW 精密冷水機，為蒸鍍機和曝光設備供水，控溫精度 ±0.05℃。
1. 潔凈與安全設計：
? 全系統采用 316L 不銹鋼電解拋光管路，焊接符合 ASME BPE 標準，超純水電阻率≥18.2MΩ?cm；
? 設備安裝空氣彈簧減震器和電磁屏蔽裝置，振動傳遞率≤5%，電磁輻射≤5μT；
? 安裝智能監控平臺，實時顯示 200 + 參數，支持遠程診斷和預測性維護。
（三）運行效果
? 產品良率：晶圓光刻良率從 85% 提升至 93%，OLED 面板亮度均勻性達 96%；
? 運行精度：系統溫度波動控制在 ±0.008℃，振動加速度≤0.005g，滿足高端設備需求；
? 成本效益：單位產品冷卻能耗降至 0.8kWh / 片，年總節能效益 800 萬元，投資回收期 5 年。
電子行業的冷水機應用，是 “極致精度” 與 “超潔凈度” 的完美融合，它不僅是保障精密電子設備穩定運行的核心，更是推動芯片、面板等高端產品技術突破的重要支撐。隨著電子產業向 3nm 以下制程、柔性顯示等方向發展，冷水機將向 “更高精度（±0.005℃）、更低振動（≤0.001g）、AI 自適應控制” 方向突破。
